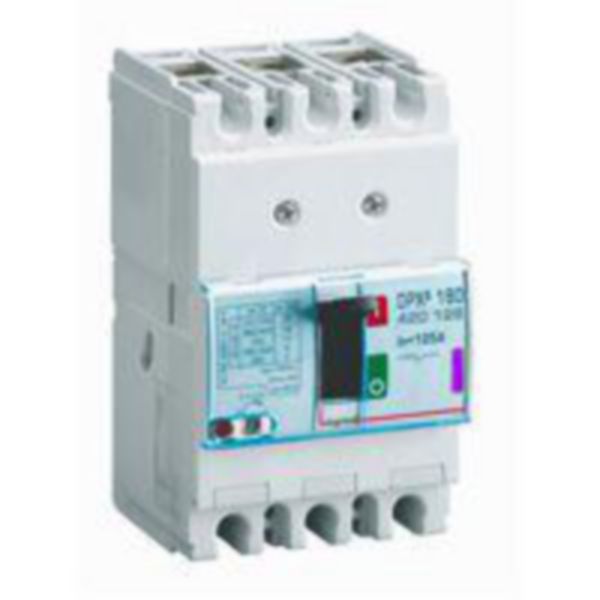

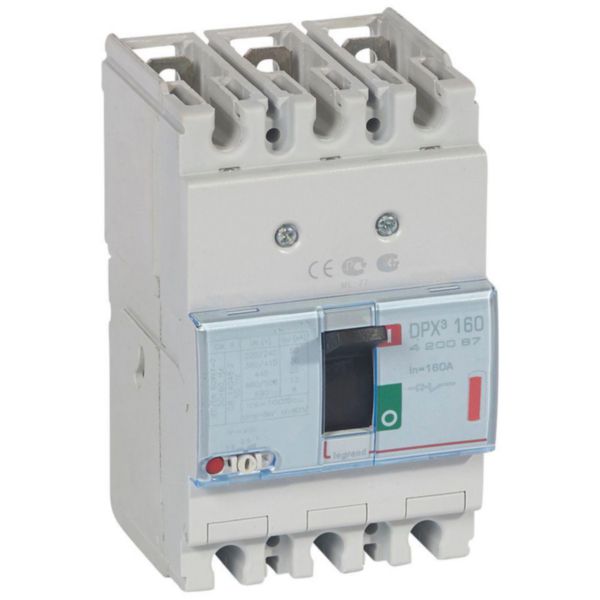

CB Khối Legrand DPX³ 160 – 3 Pha – 160A – 36kA – Loại Bảo Vệ Nhiệt Từ
Mô tả sản phẩm
CB khối Legrand DPX³ 160 là thiết bị đóng cắt dạng khối (moulded case circuit breaker – MCCB), chuyên dùng để bảo vệ, điều khiển, và cô lập các đường dây điện hạ thế trong công trình dân dụng và thương mại. Thiết bị tích hợp cơ cấu bảo vệ quá tải kiểu nhiệt có thể điều chỉnh và bảo vệ ngắn mạch kiểu từ cố định, giúp bảo vệ an toàn cho hệ thống điện khỏi các sự cố dòng điện vượt mức.
DPX³ 160 được thiết kế tối ưu cho lắp đặt trong tủ XL³ / XL³ S của Legrand, có thể lắp DIN rail hoặc gắn trực tiếp lên đế, linh hoạt theo nhu cầu công trình. Hỗ trợ gắn thêm phụ kiện như tay xoay, động cơ đóng cắt, phụ kiện khóa, tiếp điểm phụ và cuộn cắt sụt áp/shunt.
Ưu điểm nổi bật
- Bảo vệ toàn diện: Chống quá tải (128-160A) và ngắn mạch (1600A).
- Ngắt mạch mạnh mẽ: 36kA tại 400V, đạt chuẩn quốc tế.
- Linh hoạt cao: Tương thích phụ kiện đa dạng, dễ dàng kết nối dây.
- Đạt chuẩn: NEMA AB-1, EN/IEC 60947-2.
Thông số kỹ thuật chính
| Thuộc tính | Giá trị |
|---|---|
| Dòng điện định mức (In) | 160 A |
| Điện áp hoạt động | 220–690 V AC |
| Điện áp cách điện định mức | 800 V |
| Điện áp chịu xung định mức (Uimp) | 8 kV |
| Khả năng cắt ngắn mạch Icu (400V) | 36 kA |
| Kiểu bảo vệ | Nhiệt từ (thermal-magnetic) |
| Dải chỉnh dòng quá tải | 128–160 A |
| Dòng bảo vệ ngắn mạch (cố định) | 1600 A |
| Số cực | 3P |
| Mức độ bảo vệ IP | IP30 |
| Cách điều khiển | Núm xoay (wing knob) |
| Gắn ray DIN | Có |
| Gắn trên đế tủ | Có |
| Tiếp điểm phụ tích hợp | 1 NO, 1 CO |
| Có sẵn chỉ thị trạng thái | Có |
| Tùy chọn động cơ điều khiển (motor) | Có thể gắn thêm |
| Kích thước cáp tối đa | 70 mm² mềm / 95 mm² cứng |
| Giao tiếp chính | Mặt trước (front side) |
Ứng dụng thực tế
-
Hệ thống điện công trình thương mại, cao ốc, khách sạn, bệnh viện.
-
Bảo vệ tủ điện phân phối tầng, tủ điện tổng.
-
Nhà máy sản xuất vừa & nhỏ có yêu cầu dòng ngắn mạch lên tới 36kA.
-
Lý tưởng cho các tủ XL³ và XL³ S nhờ khả năng tích hợp phụ kiện đồng bộ.
