Đấu công tắc điện là một trong những kỹ năng điện dân dụng cơ bản nhưng đòi hỏi độ chính xác tuyệt đối. Lắp đặt sai quy trình không chỉ khiến bóng đèn, thiết bị nhanh hỏng mà còn tiềm ẩn rủi ro chập cháy và điện giật.
Trong bài viết này, hãy cùng tìm hiểu chi tiết vì sao cần đấu công tắc điện đúng kỹ thuật và nguyên lý hoạt động cốt lõi của mạch điện để tự tin thực hiện an toàn ngay tại nhà!
1. Vì sao cần đấu công tắc điện đúng kỹ thuật?
Nhiều người cho rằng công tắc điện chỉ có nhiệm vụ bật và tắt đèn nên việc đấu dây khá đơn giản. Thực tế, đây lại là thiết bị trực tiếp tham gia vào quá trình đóng ngắt nguồn điện. Chỉ một thao tác đấu sai cũng có thể khiến toàn bộ mạch điện hoạt động không đúng hoặc tiềm ẩn nguy cơ mất an toàn.
Khi công tắc được đấu đúng kỹ thuật, dòng điện sẽ được đóng ngắt theo đúng thiết kế của mạch điện. Điều này giúp thiết bị vận hành ổn định, kéo dài tuổi thọ của công tắc và các thiết bị điện liên quan như bóng đèn, quạt hay đèn LED.
Ngược lại, nếu đấu sai dây hoặc đấu nhầm các chân trên công tắc, bạn có thể gặp phải nhiều sự cố như:
❌ Đèn không sáng hoặc sáng không ổn định, bị chớp nháy mờ mờ vào ban đêm.
❌ Công tắc phát nhiệt, nóng ran sau thời gian ngắn sử dụng.
❌ CB (Aptomat) thường xuyên nhảy do chạm chập.
❌ Xuất hiện hiện tượng rò điện gây nguy hiểm cho người sử dụng.
❌ Tăng nguy cơ cháy nổ khi hệ thống điện chịu tải lớn.
Đặc biệt, một sai lầm khá phổ biến là ngắt dây trung tính (N) thay vì dây pha (L). Trong trường hợp này, bóng đèn có thể vẫn tắt bình thường nhưng phần đui đèn hoặc dây dẫn vẫn còn mang điện. Nếu người dùng thay bóng hoặc sửa chữa mà không cắt nguồn điện tổng, nguy cơ bị điện giật vẫn rất cao.
Chính vì vậy, nguyên tắc đầu tiên khi đấu bất kỳ loại công tắc nào là phải hiểu rõ chức năng của từng dây dẫn và đảm bảo công tắc luôn thực hiện việc đóng/ngắt trên dây pha.
2. Nguyên lý hoạt động của công tắc điện
Công tắc điện hoạt động tương tự như một cây cầu cơ học trên đường truyền dẫn điện: khi bật (ON), mạch khép kín giúp dòng điện chạy qua tải; khi tắt (OFF), mạch bị hở, chặn dòng điện dừng lại.
2.1. Vai trò của từng thành phần trong mạch điện
Một hệ thống điện dân dụng cơ bản thường bao gồm các thành phần nối tiếp sau:
| Thành phần | Ký hiệu | Vai trò kỹ thuật |
| Dây pha (Dây nóng) | L (Live) | Dẫn dòng điện xoay chiều có điện áp cao (220V) từ nguồn cấp đến thiết bị. |
| Dây trung tính (Dây nguội) | N (Neutral) | Khép kín mạch điện, dẫn dòng điện từ thiết bị quay trở về nguồn. |
| Dây tiếp địa (Dây mát) | PE (Earth) | Dẫn dòng điện rò rỉ xuống đất, bảo vệ an toàn cho người dùng khi xảy ra sự cố chạm vỏ. |
| Công tắc điện | Switch | Đóng vai trò như thiết bị đóng/cắt cơ học, ngắt hoặc nối liền đường truyền của dây pha. |
2.2. Vì sao công tắc phải ngắt dây pha thay vì dây trung tính?
Quy tắc an toàn bất di bất dịch: Công tắc điện BẮT BUỘC phải được đấu vào dây pha (L), tuyệt đối không đấu vào dây trung tính (N).
- Trường hợp đấu ĐÚNG (Ngắt dây pha L): Khi ngắt công tắc (OFF), điện áp cao 220V bị chặn ngay tại công tắc. Toàn bộ đoạn dây dẫn phía sau công tắc và đui đèn hoàn toàn không có điện (0V). Nhờ đó, việc vệ sinh hay thay bóng đèn diễn ra an toàn.
- Trường hợp đấu SAI (Ngắt dây trung tính N): Khi ngắt công tắc, mạch điện bị hở nên bóng đèn vẫn tắt. Tuy nhiên, dây pha (L) vẫn chạy trực tiếp đến đui đèn và mang điện áp 220V. Nếu người dùng vô tình chạm vào đui đèn hoặc chân tiếp đất khi thao tác, cơ thể sẽ đóng vai trò như đường dẫn điện xuống đất, dẫn đến điện giật cực kỳ nguy hiểm.
3. Cách nhận biết dây điện và ký hiệu trên công tắc trước khi đấu dây
3.1. Cách nhận biết dây pha (L), dây trung tính (N) và dây tiếp địa (PE)
- Nhận biết theo quy chuẩn màu sắc vỏ dây:
- Dây pha (L): Thường mang màu Đỏ, Vàng hoặc Nâu.
- Dây trung tính (N): Thường mang màu Xanh dương hoặc Đen.
- Dây tiếp địa (PE): Thường mang màu Sọc Xanh lá – Vàng.
- Xác định thực tế bằng bút thử điện: Mở nguồn điện và dùng bút thử điện chạm vào từng đầu dây. Đầu dây nào làm đèn bút thử điện sáng đỏ rực thì đó chính là dây pha (L).
3.2. Ý nghĩa các ký hiệu trên công tắc điện
- COM (Common): Cực chung, là vị trí đấu dây pha nguồn đi vào.
- L1, L2, L3: Các cực đầu ra nối đến phụ tải (bóng đèn, quạt…).
- L và N trên ổ cắm: Cực L lửa (pha) và cực N nguội (trung tính) để cấp nguồn cho ổ cắm.
3.3. Những sai lầm thường gặp khi xác định dây điện
- Chủ quan tin vào màu dây: Thợ thi công trước đó có thể không đi đúng chuẩn màu sắc.
- Nhầm lẫn giữa dây N và dây PE: Trong các hệ thống điện cũ không phân tách rõ ràng dây trung tính và tiếp địa.
- Không kiểm tra lại bằng thiết bị đo: Bỏ qua bước dùng bút thử điện trước khi đấu nối.
4. Chuẩn bị trước khi đấu công tắc điện

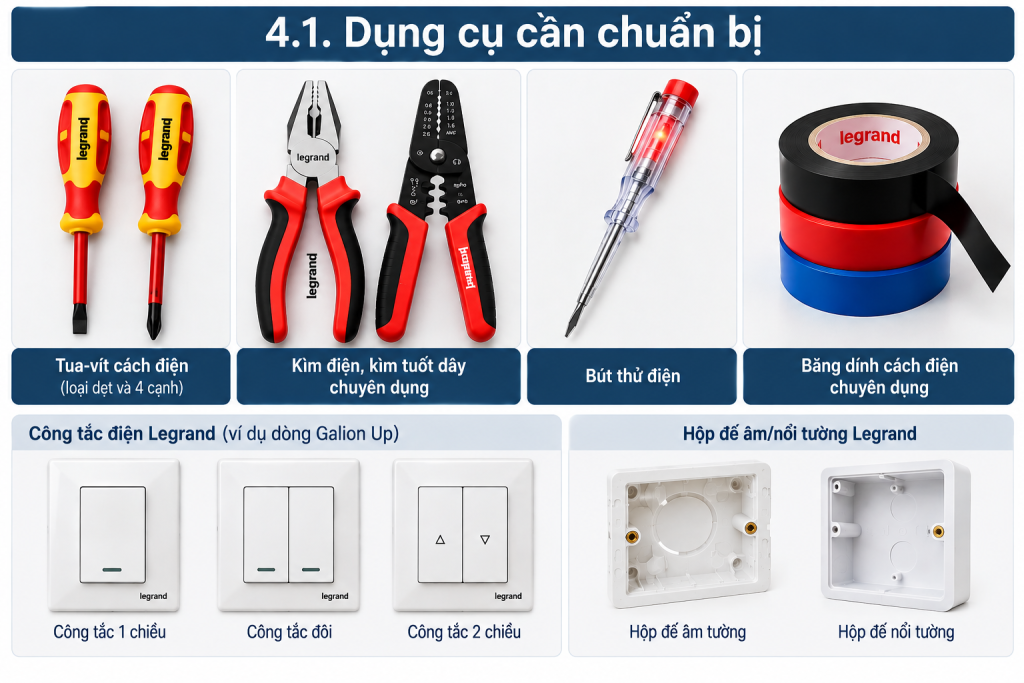

4.1. Dụng cụ cần chuẩn bị
4.2. Checklist an toàn trước khi đấu công tắc
1.Ngắt cầu dao tổng (MCB/Aptomat): Cắt hoàn toàn nguồn điện khu vực thi công.
2.Kiểm tra điện dư: Dùng bút thử điện rà lại tất cả các đầu dây xem điện đã ngắt thật sự chưa.
3.Giữ an toàn cá nhân: Đảm bảo tay khô ráo, đi dép cao su hoặc đứng trên bề mặt cách điện.
5. Hướng dẫn cách đấu các loại công tắc điện phổ biến
5.1. Cách đấu công tắc 1 chiều
Công tắc 1 chiều dùng để bật/tắt một thiết bị từ một vị trí cố định.
Bước 1: Đưa dây pha (L) từ nguồn chính đấu vào cực COM (hoặc cực L) của công tắc.
Bước 2: Dùng một đoạn dây nối từ cực đầu ra L1 của công tắc chạy thẳng đến một đầu của bóng đèn.
Bước 3: Đầu còn lại của bóng đèn đấu trực tiếp vào dây trung tính (N) của nguồn điện.
Bước 4: Bọc kín các mối nối bằng băng dính cách điện và cố định công tắc vào hộp đế âm.

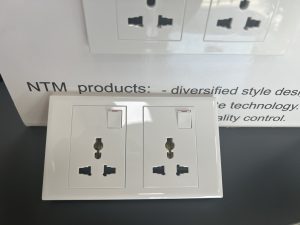

5.2. Cách đấu ổ cắm âm tường
Ổ cắm đóng vai trò cung cấp nguồn điện trực tiếp cho các thiết bị tiêu thụ:
- Cực L: Đấu vào dây pha nguồn.
- Cực N: Đấu vào dây trung tính nguồn.
- Cực PE (Ký hiệu tiếp địa): Đấu vào dây tiếp địa sọc xanh lá – vàng.
5.3. Cách đấu công tắc đôi
Công tắc đôi gồm 2 hạt công tắc trên cùng một mặt, dùng điều khiển độc lập 2 thiết bị từ một vị trí.
Quy trình thực hiện:
Bước 1: Đưa dây pha (L) vào cực COM của hạt công tắc 1.
Bước 2: Dùng một đoạn dây ngắn (dây cầu) nối từ cực COM của hạt 1 sang cực COM của hạt 2 để cấp nguồn chung.
Bước 3: Lấy cực đầu ra L1 của hạt 1 nối về bóng đèn thứ nhất.
Bước 4: Lấy cực đầu ra L1 của hạt 2 nối về bóng đèn thứ hai.
Bước 5: Các đầu dây còn lại của 2 bóng đèn đấu chụm vào dây trung tính (N).
Những lỗi thường gặp khi đấu công tắc đôi:
- Quên không nối dây cầu cấp nguồn chung giữa hai cực COM, dẫn đến hạt thứ hai không có điện.
- Đấu nhầm dây pha trực tiếp chạm vào dây trung tính gây chập cháy khi bật công tắc.
5.4. Cách đấu công tắc 2 chiều (Công tắc cầu thang)
Công tắc 2 chiều cho phép bật hoặc tắt một bóng đèn ở 2 vị trí khác nhau (ví dụ: chân cầu thang và đầu cầu thang).
- Khái niệm & Nguyên lý: Sử dụng 2 công tắc 3 cực. Khi gạt nút ở bất kỳ công tắc nào, mạch điện sẽ đóng hoặc mở luân phiên qua 2 đường dây trung gian nối giữa hai công tắc.
- Dụng cụ bổ sung: 2 hạt công tắc 2 chiều (3 cực), dây dẫn 3 lõi.
- Quy trình đấu nối:
Bước 1: Đưa dây pha (L) từ nguồn vào cực COM của công tắc thứ nhất (C1).
Bước 2: Kéo 2 đường dây trung gian nối từ 2 cực còn lại của C1 sang 2 cực tương ứng của công tắc thứ hai (C2).
Bước 3: Từ cực COM của C2, kéo một đường dây nối trực tiếp vào bóng đèn.
Bước 4: Đầu còn lại của bóng đèn đấu nối về dây trung tính (N).
Mua công tắc uy tín chất lượng tham khảo: Đại lý phân phối Legrand độc quyền
6. Những lỗi thường gặp khi lắp đặt và sử dụng công tắc điện
- Đấu nhầm dây trung tính vào công tắc: Khiến bóng đèn nhấp nháy mờ ban đêm và nguy hiểm khi sửa chữa.
- Siết ốc giữ dây quá lỏng hoặc quá chặt: Ốc lỏng gây phóng điện (hồ quang điện), sinh nhiệt làm chảy vỏ nhựa; ốc quá chặt dễ làm dập đứt lõi đồng.
- Dùng công tắc không đúng công suất: Lắp công tắc nhỏ cho thiết bị tải lớn (như bình nóng lạnh, máy bơm) làm cháy dính tiếp điểm.
7. Công tắc thông minh khác gì công tắc truyền thống?
| Tiêu chí | Công tắc truyền thống | Công tắc thông minh (Smart Switch) |
| Cơ chế hoạt động | Cơ học, sử dụng lò xo bấm đóng/mở tiếp điểm. | Vi mạch điện tử, điều khiển qua cảm ứng, ứng dụng điện thoại hoặc giọng nói. |
| Tính năng | Bật/tắt thủ công tại chỗ. | Hẹn giờ, tạo kịch bản tự động, điều khiển từ xa qua Wi-Fi/Zigbee. |
| Yêu cầu đấu nối | Chỉ cần ngắt dây pha (L). | Đa số các dòng ổn định bắt buộc cần có dây trung tính (N) tại đế âm để nuôi vi mạch. |
8. Khi nào nên nâng cấp từ công tắc cơ sang công tắc thông minh?
Bạn nên cân nhắc nâng cấp sang công tắc thông minh khi:
- Cần quản lý và điều khiển hệ thống điện trong nhà từ xa khi đi vắng.
- Muốn hẹn giờ bật/tắt tự động cho đèn ban công, đèn sân vườn hay bình nóng lạnh.
- Thiết lập các kịch bản sống tiện ích (như kịch bản “Về nhà”, “Đi ngủ”).
- Nâng cao tính thẩm mỹ cho không gian sống hiện đại với mặt kính cảm ứng.
(Lưu ý: Trước khi mua công tắc thông minh, hãy tháo mặt công tắc cũ ra kiểm tra xem bên trong hộp đế âm đã có sẵn dây trung tính N hay chưa để chọn đúng chủng loại).
9. Có nên tự lắp đặt công tắc điện tại nhà?
- NÊN tự lắp đặt khi: Bạn thay thế công tắc 1 chiều hoặc công tắc đôi đơn giản trên hệ thống điện sẵn có, đã nắm vững nguyên lý an toàn, cắt điện tổng và trang bị đầy đủ dụng cụ đo kiểm.
- NÊN thuê thợ chuyên nghiệp khi: Thi công mới toàn bộ hệ thống điện âm tường, đi dây công tắc 2 chiều phức tạp, hoặc đấu nối công tắc thông minh mà hộp đế âm chưa có sẵn dây trung tính.
10. Các câu hỏi thường gặp (FAQ)
- Tắt công tắc rồi mà bóng đèn LED vẫn chớp nháy mờ là do đâu?
Nguyên nhân chính là do công tắc đang ngắt trên dây trung tính (N) thay vì dây pha (L), hoặc do hiện tượng dòng điện cảm ứng trên đường dây đi song song. Cần kiểm tra và đảo lại dây pha vào đúng cực công tắc.
- Công tắc bị nóng lên khi hoạt động có nguy hiểm không?
Rất nguy hiểm. Công tắc nóng lên do các điểm siết ốc bị lỏng sinh ra hiện tượng phóng điện cục bộ, hoặc do thiết bị đang chạy quá tải công suất của công tắc. Cần ngắt điện kiểm tra, siết chặt ốc hoặc thay mới ngay.
- Công tắc thông minh không có dây nguội (N) có dùng được không?
Có. Hiện nay trên thị trường có 2 dòng công tắc thông minh: loại cần dây N và loại không cần dây N (dùng thêm tụ điện đấu ở đui đèn). Bạn nên chọn loại phù hợp với hạ tầng dây điện sẵn có trong nhà.
