MCCB (Molded Case Circuit Breaker) là thiết bị đóng cắt tự động, giúp bảo vệ hệ thống điện khỏi quá tải, ngắn mạch và sự cố điện nguy hiểm. Khi chọn MCCB, ngoài dòng định mức và khả năng cắt, việc lựa chọn số cực MCCB cũng rất quan trọng để phù hợp với loại hệ thống điện đang sử dụng. Trong bài viết này, chúng ta sẽ cùng Legrand Việt Nam tìm hiểu chi tiết về MCCB 2P, 3P và 4P — đặc điểm, ứng dụng, ưu nhược điểm, cũng như cách chọn đúng số cực cho hệ thống điện của bạn.
Tổng quan về MCCB và ý nghĩa của số cực (P)
-

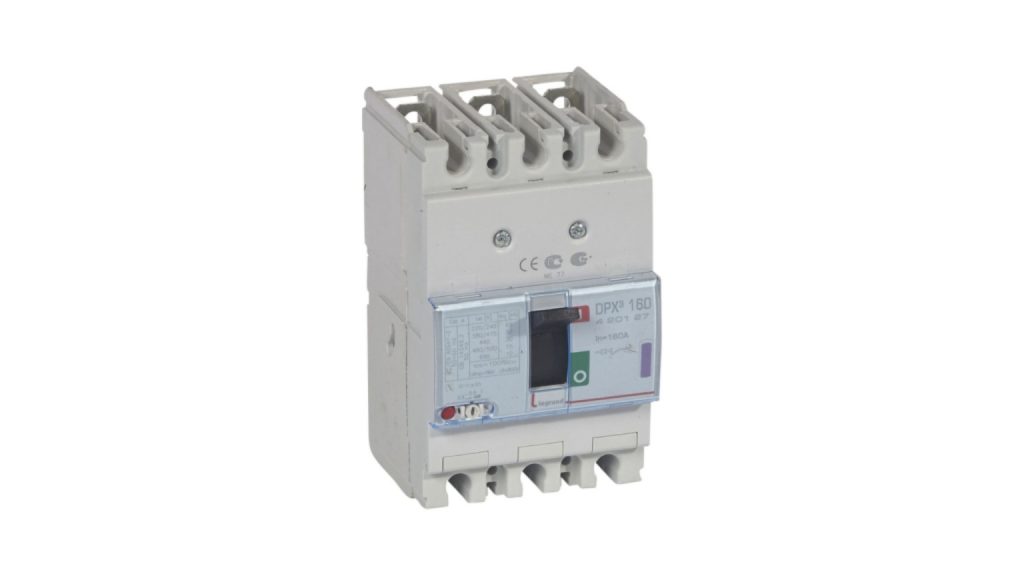

MCCB là aptomat vỏ đúc có thể đóng cắt dòng điện lớn trong hệ thống điện.
-
Số cực (P) của MCCB thể hiện số pha hoặc đường dây mà thiết bị có thể đóng/ngắt cùng lúc.
Ví dụ:
-
MCCB 2P có 2 cực → ngắt được 2 dây cùng lúc
-
MCCB 3P có 3 cực → ngắt được 3 dây cùng lúc
-
MCCB 4P có 4 cực → ngắt được 4 dây cùng lúc
Số cực MCCB cần phù hợp với hệ thống điện để đảm bảo an toàn, tránh sự cố điện nguy hiểm.
Phân biệt MCCB 2P, 3P và 4P

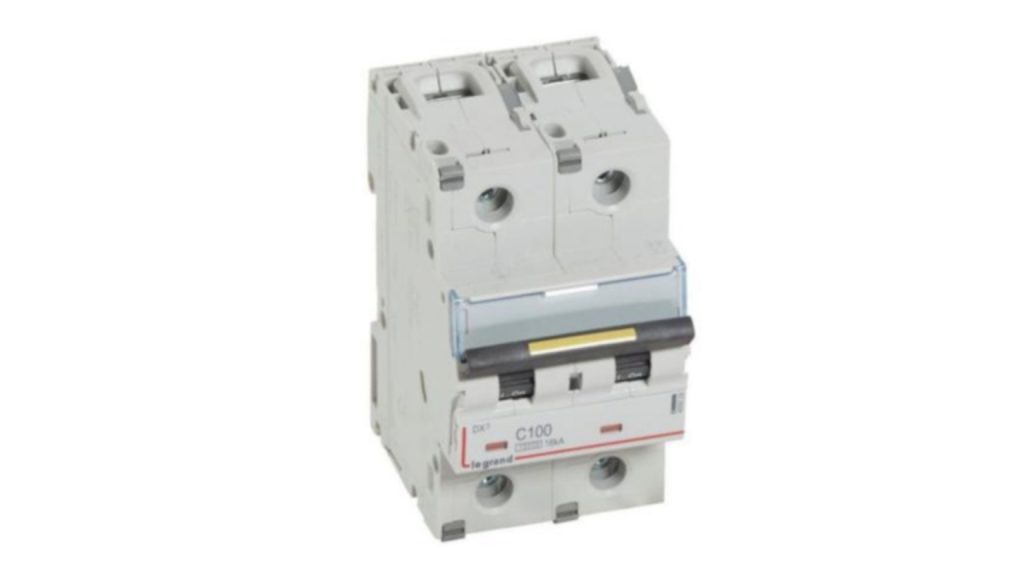

MCCB 2P (2 cực)
-
Số cực: 2 cực, thường dùng để ngắt dây pha (L) và dây trung tính (N) trong hệ thống điện 1 pha.
-
Ứng dụng:
-
Hệ thống điện 1 pha 2 dây (L-N) phổ biến trong hộ gia đình, thiết bị điện dân dụng.
-
Bảo vệ tải như máy giặt, điều hòa, bình nóng lạnh, thiết bị điện công suất nhỏ đến vừa.
-
-
Ưu điểm:
-
Ngắt đồng thời cả dây pha và dây trung tính, tăng cường độ an toàn cho hệ thống.
-
Kích thước nhỏ gọn, dễ lắp đặt.
-
-
Nhược điểm:
-
Chỉ phù hợp cho điện 1 pha, không dùng cho điện 3 pha.
-
MCCB 3P (3 cực)
-
Số cực: 3 cực, dùng để ngắt đồng thời 3 dây pha (L1, L2, L3) trong hệ thống điện 3 pha 3 dây.
-
Ứng dụng:
-
Hệ thống điện 3 pha không có dây trung tính.
-
Các máy móc, thiết bị công nghiệp có tải 3 pha cân bằng như động cơ, máy nén khí, bơm nước.
-
-
Ưu điểm:
-
Chi phí thấp hơn MCCB 4P do không có cực trung tính.
-
Thích hợp với các hệ thống điện 3 pha truyền thống, tải cân bằng.
-
-
Nhược điểm:
-
Không bảo vệ được dây trung tính.
-
Không phù hợp cho hệ thống có dây trung tính hoặc tải không cân bằng.
-
MCCB 4P (4 cực)
-
Số cực: 4 cực, dùng để ngắt đồng thời 3 dây pha và 1 dây trung tính trong hệ thống điện 3 pha 4 dây.
-
Ứng dụng:
-
Hệ thống điện 3 pha có dây trung tính, đặc biệt các tải không cân bằng hoặc có thiết bị nhạy cảm như máy tính, UPS, hệ thống chiếu sáng.
-
Các khu vực cần đảm bảo an toàn tối đa, tránh sốc điện do dây trung tính không ngắt.
-
-
Ưu điểm:
-
Bảo vệ toàn diện nhất, ngắt toàn bộ pha và trung tính cùng lúc.
-
Tăng cường an toàn, giảm nguy cơ hư hỏng thiết bị và tai nạn điện.
-
-
Nhược điểm:
-
Kích thước lớn hơn, chi phí cao hơn so với MCCB 3P.
-
Cần lắp đặt đúng kỹ thuật để tránh hiện tượng chênh lệch ngắt giữa các cực.
-
Cách chọn đúng số cực MCCB cho hệ thống điện
Bước 1: Xác định loại hệ thống điện
-
Điện 1 pha 2 dây (L-N):
→ Chọn MCCB 2P để ngắt cả pha và trung tính đồng thời. -
Điện 3 pha 3 dây (không có trung tính):
→ Chọn MCCB 3P để ngắt đồng thời 3 pha. -
Điện 3 pha 4 dây (có trung tính):
→ Chọn MCCB 4P để ngắt cả 3 pha và dây trung tính.
Bước 2: Xác định dòng định mức MCCB phù hợp với tải
-
Dòng định mức MCCB cần được lựa chọn dựa trên dòng điện tải thực tế, thường lớn hơn hoặc bằng dòng định mức của thiết bị, tránh tình trạng MCCB nhảy thường xuyên hoặc không kịp ngắt khi có sự cố.
Bước 3: Xem xét các yếu tố an toàn khác
-
Với hệ thống điện có dây trung tính, nên ưu tiên MCCB 4P để ngắt cả trung tính, tránh hiện tượng điện áp trung tính không ổn định gây hư hỏng thiết bị hoặc nguy hiểm cho người sử dụng.
-
Trong các hệ thống điện công nghiệp tải lớn, ngoài MCCB còn có thể dùng thêm thiết bị bảo vệ khác như RCCB, RCD để chống rò điện.
Một số lưu ý quan trọng khi sử dụng MCCB
-
Lắp đặt đúng cực: Đảm bảo pha, trung tính đúng cực trên MCCB để tránh sự cố chập cháy hoặc hư hỏng thiết bị.
-
Kiểm tra thường xuyên: MCCB cần được kiểm tra, bảo trì định kỳ để đảm bảo hoạt động chính xác và kịp thời ngắt khi có sự cố.
-
Kết hợp với thiết bị bảo vệ khác: Trong hệ thống điện có nguy cơ rò rỉ cao, kết hợp MCCB với RCCB hoặc RCBO để tăng cường an toàn.
-
Chọn MCCB có thương hiệu uy tín, chất lượng cao để đảm bảo độ bền và khả năng bảo vệ.
Kết luận
Việc lựa chọn đúng MCCB 2P, 3P hay 4P là yếu tố then chốt giúp hệ thống điện vận hành an toàn và ổn định.
-
MCCB 2P phù hợp hệ thống điện 1 pha, bảo vệ đồng thời pha và trung tính.
-
MCCB 3P thích hợp cho điện 3 pha 3 dây không có trung tính, thường dùng trong công nghiệp.
-
MCCB 4P là lựa chọn tối ưu cho hệ thống điện 3 pha 4 dây, cần ngắt đồng thời cả dây trung tính nhằm tăng cường an toàn.
