Trong hệ thống điện công nghiệp, tủ điện đóng vai trò trung tâm trong việc phân phối và bảo vệ toàn bộ mạng lưới điện. Aptomat là thiết bị không thể thiếu trong mỗi tủ điện, giúp bảo vệ các nhánh điện khỏi sự cố quá tải, ngắn mạch hoặc chạm đất. Vậy loại aptomat nào dùng cho tủ điện công nghiệp là phù hợp?
Bài viết này Legrand Việt Nam sẽ giúp bạn hiểu rõ cách lựa chọn aptomat chuẩn xác.

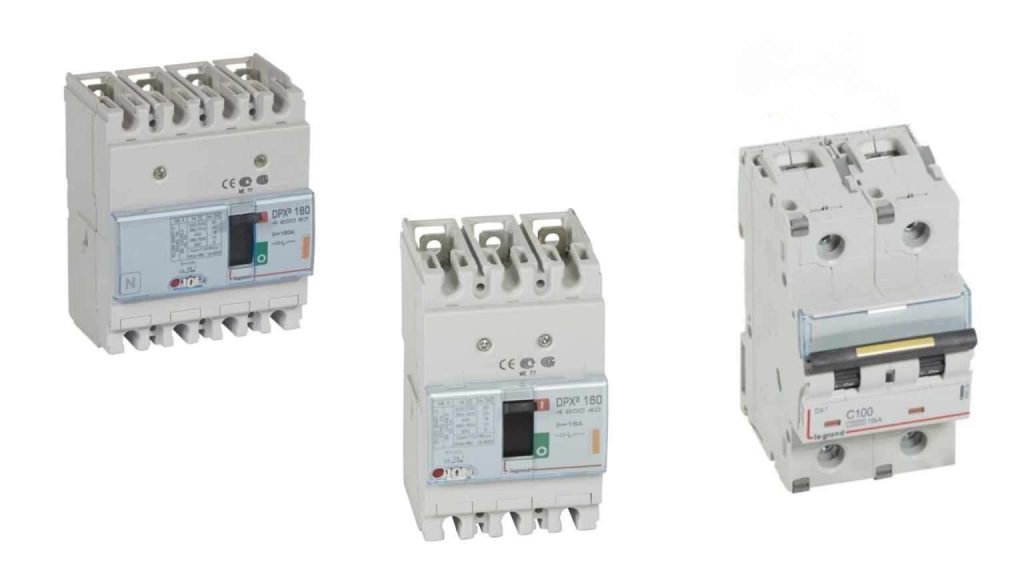

Các loại aptomat tủ điện công nghiệp
Tùy vào công suất tải và đặc thù hệ thống, các loại aptomat sau được sử dụng phổ biến:
Aptomat MCCB (Molded Case Circuit Breaker)
- Dòng cắt lớn: từ 63A đến hàng nghìn ampe
- Phù hợp cho tải trung và cao
- Có thể điều chỉnh dòng định mức
- Bảo vệ ngắn mạch và quá tải
Aptomat MCB (Miniature Circuit Breaker)
- Dòng cắt nhỏ: dưới 100A
- Dùng cho nhánh tải nhỏ, điều khiển chi tiết trong tủ điện
- Phù hợp cho thiết bị điện nhẹ, chiếu sáng
Aptomat ACB (Air Circuit Breaker)
- Dòng cắt cực lớn: trên 800A đến 6.300A
- Thường dùng ở nguồn tổng, hệ thống phân phối chính
- Có khả năng bảo vệ nâng cao và truyền thông giám sát
Tiêu chí chọn aptomat cho tủ điện công nghiệp
Để chọn đúng aptomat, cần dựa vào các yếu tố sau:
- Dòng điện định mức (In): Đảm bảo chịu được tải hoạt động bình thường
- Dòng cắt ngắn mạch (Icu/Ics): Cao hơn dòng ngắn mạch dự kiến tại điểm lắp
- Số cực (1P, 3P, 4P): Phù hợp hệ thống điện 1 pha hoặc 3 pha
- Khả năng điều chỉnh dòng: Một số MCCB có thể điều chỉnh dòng phù hợp với tải
- Thương hiệu uy tín: Legrand ,Schneider, Mitsubishi, ABB, LS, Hyundai…
Bảng chọn aptomat tham khảo theo tải
| Tải tổng (kW) | Dòng định mức (A) | Loại aptomat phù hợp |
|---|---|---|
| 10 – 20 | 30 – 40A | MCCB 3P 50A |
| 20 – 50 | 50 – 80A | MCCB 3P 100A |
| 50 – 100 | 100 – 160A | MCCB hoặc ACB 160 – 200A |
| >100 | >200A | ACB 3P 400A – 800A |
Lưu ý khi lắp đặt aptomat công nghiệp
- Đảm bảo aptomat có xuất xứ rõ ràng, đạt tiêu chuẩn IEC/EN
- Lắp đặt trên thanh ray hoặc tấm nền cố định trong tủ
- Không dùng aptomat gia dụng thay thế cho công nghiệp
- Kiểm tra định kỳ và siết chặt đầu nối, tránh tiếp xúc kém
Kết luận
Aptomat cho tủ điện công nghiệp cần được chọn lựa kỹ lưỡng theo dòng điện, công suất tải và mục đích sử dụng. Việc sử dụng đúng loại aptomat như MCCB, MCB hoặc ACB không chỉ giúp hệ thống hoạt động ổn định mà còn giảm thiểu rủi ro cháy nổ. Nếu không chắc chắn, hãy tham khảo ý kiến kỹ thuật viên có kinh nghiệm.
