Ổ cắm điện là thiết bị quan trọng trong hệ thống điện dân dụng, thương mại và công nghiệp. Sản phẩm giúp kết nối nguồn điện với các thiết bị phục vụ sinh hoạt và sản xuất. Hiện nay, các loại ổ cắm điện ngày càng đa dạng về cấu tạo, thiết kế và chức năng. Mỗi dòng sản phẩm được phát triển nhằm đáp ứng những điều kiện lắp đặt và nhu cầu sử dụng khác nhau.
Vậy trên thị trường hiện nay có những loại ổ cắm điện nào? Hãy cùng Thiết Bị Điện Legrand tìm hiểu chi tiết trong bài viết dưới đây.
1. Ổ Cắm Điện Âm Tường

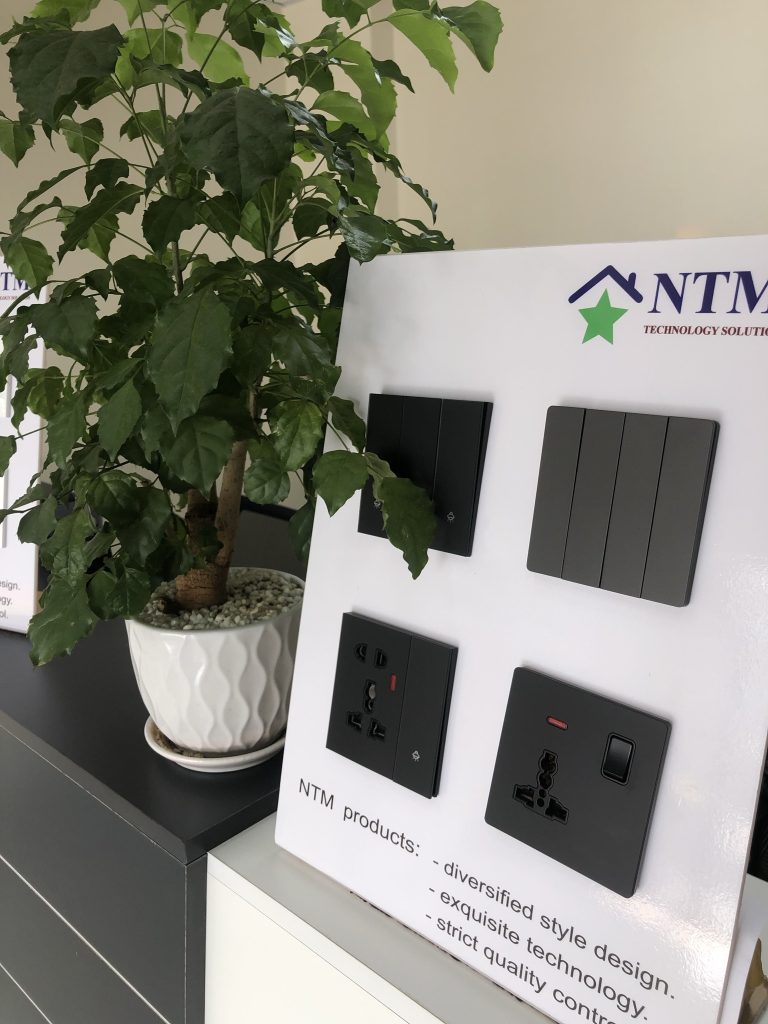

Ổ cắm điện âm tường là thiết bị cấp điện được lắp chìm trong kết cấu tường. Phần thân ổ cắm được đặt bên trong hộp đế âm và cố định bằng cơ cấu lắp đặt chuyên dụng. Cấu tạo cơ bản gồm bộ tiếp điểm dẫn điện, đầu nối dây, vỏ cách điện và mặt che. Bộ tiếp điểm có nhiệm vụ tạo kết nối điện với các chân phích cắm tương thích. Đầu nối dây liên kết ổ cắm với hệ thống dây dẫn được bố trí bên trong tường.
Ổ cắm âm tường có nhiều cấu hình tiếp điểm theo từng tiêu chuẩn phích cắm. Những loại phổ biến gồm ổ cắm hai chấu, ba chấu, chuẩn Anh và chuẩn châu Âu. Một số phiên bản được thiết kế dạng mô-đun để kết hợp với công tắc hoặc thiết bị khác.
- Ổ cắm âm tường 2 chấu
- Ổ cắm âm tường 3 chấu
- Ổ cắm âm tường đa năng
- Ổ cắm âm tường có công tắc
- Ổ cắm âm tường tích hợp USB/Type-C

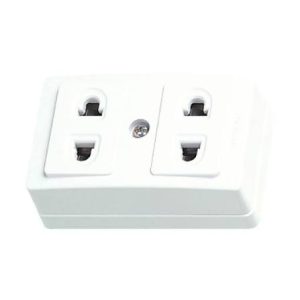

2. Ổ Cắm Điện Nổi
Ổ cắm điện nổi là thiết bị có phần thân được lắp trực tiếp trên bề mặt công trình. Khác với ổ cắm âm tường, sản phẩm không yêu cầu hộp đế đặt chìm trong tường.
Cấu tạo thường gồm đế lắp nổi, bộ tiếp điểm, đầu nối dây và nắp bảo vệ. Ổ cắm nổi có nhiều cấu hình như hai chấu, ba chấu hoặc loại tích hợp công tắc.Phần đế có nhiệm vụ cố định thiết bị và tạo không gian chứa các mối nối điện. Dây dẫn có thể được đưa vào ổ cắm thông qua ống luồn hoặc đường cáp phù hợp.
- Ổ cắm nổi Panasonic
- Ổ cắm nổi Sino
- Ổ cắm nổi Schneider Electric
- Ổ cắm nổi Legrand
Tuy nhiên, hiện nay dòng ổ cắm nổi không còn được ưu tiên lựa chọn do chưa đáp ứng nhu cầu về mặt thẩm mỹ cho ngôi nhà.

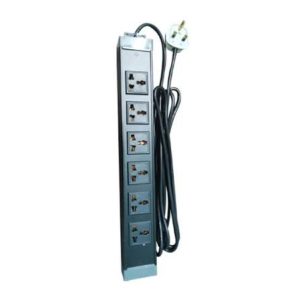

3. Ổ Cắm Điện Có Dây
Ổ cắm điện có dây là thiết bị cấp điện được kết nối với nguồn thông qua dây dẫn mềm. Sản phẩm thường gồm phích cắm đầu vào, dây nguồn và cụm ổ cắm đầu ra.
Dây nguồn có nhiệm vụ truyền điện từ ổ cắm cố định đến cụm ổ cắm kéo dài. Bên trong cụm ổ cắm có các tiếp điểm được liên kết với hệ thống dây dẫn. Một số mẫu có nhiều vị trí cắm điện được bố trí trên cùng thân thiết bị.Chiều dài dây nguồn thường có nhiều lựa chọn như 2m, 3m hoặc 5m.
Với thiết kế tích hợp nhiều vị trí cắm điện, ổ cắm điện có dây cho phép kết nối nhiều thiết bị cùng lúc. Sản phẩm có thể hỗ trợ phích cắm 2 chấu, 3 chấu hoặc đa năng tùy theo cấu tạo.
Một số thương hiệu ổ cắm điện có dây phổ biến trên thị trường hiện nay gồm:
- Ổ cắm điện có dây Panasonic
- Ổ cắm điện có dây Điện Quang
- Ổ cắm điện có dây Lioa: Có các dòng ổ cắm kéo dài đa năng, tích hợp công tắc hoặc bảo vệ quá tải tùy mẫu.
- Ổ cắm điện có dây Schneider Electric
4.Ổ Cắm Điện Âm Sàn

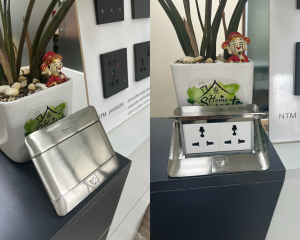

Ổ cắm điện âm sàn là hệ thống điểm kết nối được lắp đặt chìm dưới bề mặt sàn. Thiết bị thường được bố trí trong hộp âm sàn có kết cấu bảo vệ chuyên dụng. Cấu tạo gồm hộp lắp đặt, nắp đậy, khung giữ mô-đun và các đầu nối điện. Phần hộp tạo không gian chứa ổ cắm cùng hệ thống dây dẫn bên trong. Nắp đậy giúp bảo vệ những bộ phận kết nối khi không sử dụng.
Hiện nay, ổ cắm điện âm sàn ngày càng được ưa chuộng và trở thành lựa chọn phổ biến trong nhiều công trình hiện đại:
- Ổ cắm âm sàn Legrand
- Ổ cắm âm sàn Panasonic
- Ổ cắm âm sàn Schneider Electric
- Ổ cắm âm sàn Sino
- Ổ cắm âm sàn Clipsal
- Ổ cắm âm sàn Hager
Xem thêm :
> >>Ổ cắm điện âm sàn nhiều mã sản phẩm đa dạng mà Thiết bị điện bán
Một số hộp âm sàn có khả năng chứa nhiều mô-đun trên cùng một khung lắp đặt. Các mô-đun có thể gồm ổ cắm điện, cổng mạng RJ45 hoặc đầu nối HDMI. Việc kết hợp phải tuân thủ yêu cầu phân tách dây điện và dây tín hiệu.
5. Ổ Cắm Điện Âm Bàn
Ổ cắm điện âm bàn là thiết bị cấp điện được tích hợp vào bề mặt bàn. Sản phẩm sử dụng khung lắp đặt hoặc cơ cấu cố định phù hợp với kết cấu mặt bàn.Cấu tạo thường gồm thân hộp, bộ tiếp điểm, đầu nối nguồn và cơ cấu đóng mở.
Ổ cắm âm bàn có thể tích hợp nhiều vị trí cấp điện trong cùng một thiết bị. Một số sản phẩm còn kết hợp cổng USB, HDMI hoặc đầu nối mạng RJ45. Cấu hình mô-đun phụ thuộc vào kích thước hộp và thiết kế của nhà sản xuất.
6. Ổ Cắm Điện Thông Minh
Ổ cắm điện thông minh là thiết bị tích hợp bộ điều khiển điện tử để quản lý trạng thái cấp điện. Sản phẩm cho phép đóng ngắt nguồn điện thông qua lệnh điều khiển hoặc lịch trình được thiết lập.
Cấu tạo thường gồm bộ tiếp điểm, mạch nguồn, bộ xử lý và phần tử đóng cắt. Phần tử đóng cắt có thể sử dụng rơ-le hoặc linh kiện điện tử phù hợp. Bộ xử lý tiếp nhận lệnh và điều khiển trạng thái cấp điện đến thiết bị kết nối.
Tùy phiên bản, ổ cắm thông minh có thể sử dụng Wi-Fi, Zigbee hoặc giao thức khác. Một số mẫu yêu cầu bộ điều khiển trung tâm để thực hiện các chức năng kết nối. Khả năng điều khiển từ xa phụ thuộc vào cấu hình mạng và hệ thống quản lý.

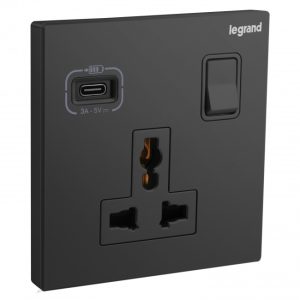

7. Ổ Cắm Điện Tích Hợp USB Và Type-C
Ổ cắm điện tích hợp USB là thiết bị kết hợp tiếp điểm cấp điện với mạch chuyển đổi nguồn. Mạch điện tử có nhiệm vụ chuyển đổi điện áp đầu vào thành nguồn điện phù hợp với cổng sạc.
Gồm bộ tiếp điểm ổ cắm, mạch nguồn và các cổng USB. Tùy thiết kế, sản phẩm có thể sử dụng USB-A, USB-C hoặc kết hợp cả hai. Các cổng sạc được bố trí riêng với bộ phận tiếp điểm cấp điện lưới.
Một số mẫu hỗ trợ giao thức sạc nhanh như USB Power Delivery. Công suất sạc phụ thuộc vào thiết kế mạch nguồn và khả năng tương thích của thiết bị. Khi sử dụng nhiều cổng đồng thời, công suất có thể được phân chia theo cấu hình sản phẩm.Ổ cắm USB có nhiều mức công suất đầu ra. Có cơ chế phân chia công suất khi sử dụng nhiều cổng.
8. Ổ Cắm Điện Chống Nước
Ổ cắm điện chống nước là thiết bị có kết cấu bảo vệ nhằm hạn chế nước xâm nhập. Khả năng bảo vệ được xác định theo cấp IP và điều kiện thử nghiệm tương ứng.
Cấu tạo thường gồm vỏ cách điện, nắp che, gioăng kín và bộ tiếp điểm. Gioăng có nhiệm vụ hạn chế nước đi qua những vị trí ghép nối của vỏ. Nắp che giúp bảo vệ lỗ cắm khi thiết bị không được sử dụng.Các cấp bảo vệ thường gặp gồm IP44, IP55 và IP66

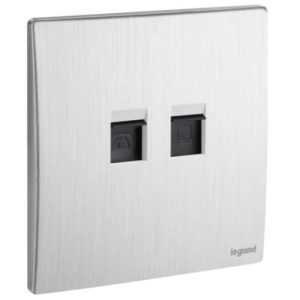

9. Ổ Cắm Mạng RJ45
Ổ cắm mạng RJ45 là mô-đun kết nối tín hiệu dùng trong hệ thống cáp mạng Ethernet. Thiết bị tạo điểm đấu nối giữa cáp mạng cố định và dây mạng của thiết bị đầu cuối.
Thiết bị gồm đầu nối modular 8 vị trí, bộ tiếp điểm và đầu đấu dây. Phần đấu dây thường sử dụng cơ cấu IDC để kết nối các lõi cáp xoắn đôi. Một số mẫu có vỏ che chắn nhằm hạn chế ảnh hưởng của nhiễu điện từ.
Ổ cắm mạng có nhiều cấp hiệu năng như Cat5e, Cat6 và Cat6A. Mỗi cấp có yêu cầu riêng về đặc tính truyền dẫn và băng thông. Hiệu năng thực tế phụ thuộc vào toàn bộ hệ thống cáp, đầu nối và phương pháp thi công.

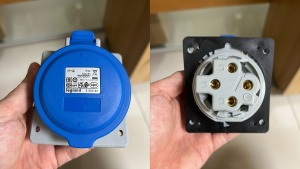

10. Ổ Cắm Điện Công Nghiệp
Ổ cắm điện công nghiệp là thiết bị kết nối nguồn điện được thiết kế cho hệ thống công nghiệp. Sản phẩm có cấu hình tiếp điểm và kết cấu bảo vệ theo những tiêu chuẩn kỹ thuật chuyên dụng.
Cấu tạo thường gồm vỏ bảo vệ, bộ tiếp điểm, đầu nối dây và cơ cấu cố định. Một số mẫu có thêm vòng khóa hoặc cơ cấu giữ phích cắm. Những bộ phận này giúp duy trì kết nối phù hợp với điều kiện vận hành thiết kế.
Ổ cắm công nghiệp có nhiều mức dòng điện định mức như 16A, 32A, 63A và 125A. Cấu hình có thể gồm ba, bốn hoặc năm cực theo yêu cầu hệ thống điện. Số cực phụ thuộc vào dây pha, dây trung tính và dây tiếp địa.
Kết Luận
Các loại ổ cắm điện hiện nay được phân biệt theo cấu tạo, phương pháp lắp đặt và chức năng. Mỗi loại có những yêu cầu kỹ thuật riêng về kết nối, khả năng chịu tải và bảo vệ.
Ổ cắm âm tường, ổ cắm nổi và ổ cắm có dây khác nhau về phương pháp lắp đặt. Trong khi đó, ổ cắm thông minh và ổ cắm USB được phân biệt bởi chức năng tích hợp.Việc lựa chọn cần dựa trên thông số kỹ thuật và điều kiện sử dụng thực tế. Đặc biệt, phải kiểm tra điện áp, dòng điện định mức và khả năng tiếp địa.
Hãy truy cập Thiết Bị Điện Legrand để biết thêm về các dòng ổ cắm của Legrand.
