Ổ cắm điện âm tường là giải pháp tối ưu giúp nâng cao tính thẩm mỹ, tiết kiệm diện tích và tăng cường an toàn cho các công trình hiện đại. Tuy nhiên, nếu đấu nối sai kỹ thuật, hệ thống có thể bị lỏng lẻo,gây ra sự cố chập cháy hoặc rò rỉ điện nguy hiểm.
Dưới đây là hướng dẫn chi tiết cách đấu nối ổ cắm âm tường đúng kỹ thuật và an toàn tuyệt đối ngay tại nhà.
1.Ổ cắm điện âm tường là gì? Vì sao nên sử dụng ổ cắm điện âm tường
Ổ cắm điện âm tường là loại ổ cắm điện có phần đế cắm, các hạt cắm và toàn bộ dây điện nối được thiết kế chôn chìm hoàn toàn bên trong hộp đế (đế âm) nằm dưới bề mặt tường. Khi hoàn thiện, chỉ có phần mặt nạ bảo vệ phẳng và các lỗ cắm điện nổi lên trên bề mặt tường.
Vì Sao Nên Sử Dụng Ổ Cắm Điện Âm Tường?
✓ Thẩm mỹ cao nhờ giấu kín toàn bộ dây điện vào âm tường giúp không gian gọn gàng và tinh tế
✓ Tối ưu diện tích vì thiết kế phẳng với mặt tường, không chiếm không gian và dễ bố trí nội thất sát tường
✓ An toàn tuyệt đối giúp hạn chế tối đa nguy cơ hở dây điện, giật điện hoặc đứt dây do tác động bên ngoài và động vật cắn
✓ Bảo vệ trẻ nhỏ hiệu quả nhờ tích hợp màng che an toàn tự động đóng lại khi rút phích cắm
✓ Tích hợp đa năng nhiều loại hạt cắm trên cùng một mặt như ổ cắm điện, cổng sạc USB, USB-C hay hạt mạng LAN
2. Dụng Cụ Cần Chuẩn Bị Trước Khi Thi Công
Trước khi bắt tay vào thực hiện, bạn cần chuẩn bị đầy đủ các vật tư và dụng cụ chuyên dụng để thực hiện quá trình lắp đặt 1 cách dễ dàng nhất.
- Bộ ổ cắm âm tường: Bao gồm hạt ổ cắm, mặt che bảo vệ và đế âm.
- Bút thử điện và Đồng hồ vạn năng: Dùng để kiểm tra tình trạng dòng điện trước và sau khi thi công.
- Kìm tuốt dây và Kìm cắt: Giúp tách vỏ nhựa cách điện nhanh chóng mà không làm đứt lõi đồng.
- Tua vít (dẹt và 4 cạnh): Dùng để vặn chặt các cọc đấu dây và cố định ổ cắm vào đế.
- Băng keo cách điện: Dùng để gia cố và bảo vệ các điểm tiếp xúc.
- Trang bị bảo hộ: Găng tay cách điện và kính bảo hộ.
3. Quy Chuẩn Màu Dây Điện Khi Đấu Nối Ổ Cắm Âm Tường
Nhận biết chính xác ký hiệu và quy ước màu dây điện là yếu tố cốt lõi giúp bạn đấu nối đúng cực, tránh hiện tượng đoản mạch:
- Cực L (Live – Dây pha / Dây nóng): Mang dòng điện cao. Dây này thường có màu đỏ hoặc màu nâu.
- Cực N (Neutral – Dây trung tính / Dây nguội): Giúp hoàn thiện mạch điện. Dây này thường có màu xanh dương hoặc màu đen.
- Cực E (Earth – Dây tiếp địa): Triệt tiêu rò rỉ điện để bảo vệ người dùng. Dây này có màu vàng sọc xanh lá.
4. Quy Trình 7 Bước Thi Công Ổ Cắm Âm Tường Chuẩn Kỹ Thuật
Thi công ổ cắm âm tường không chỉ đơn thuần là nối vài đầu dây, mà là một quy trình tỉ mỉ kết hợp giữa xây dựng thô và kỹ thuật điện. Dưới đây là quy trình 7 bước mà Thiết bị điện Legrand thường hướng dẫn khách lắp đặt.
Bước 1: Định vị, đục tường và chôn hộp đế âm
Xác định vị trí lắp đặt chuẩn (30 – 40 cm so với mặt sàn cho phòng khách, phòng ngủ; 1.2 – 1.3 m cho khu vực bếp hoặc bàn làm việc).
- Đục hốc tường: Áp hộp đế lên tường lấy dấu, dùng máy cắt tạo khung rồi dùng máy đục sâu khoảng 4 – 5 cm.
- Cố định hộp: Trộn vữa xi măng chèn xung quanh hốc, nắn chỉnh cho mép hộp bằng đúng mặt tường hoàn thiện và dùng thước thủy (livo) căn phẳng tuyệt đối trước khi vữa chết.
Bước 2: Đi ống gen và luồn dây điện ngầm
Tạo đường ống: Đục rãnh kết nối từ hộp chia ngả hoặc tủ điện về hộp đế âm, sau đó cố định ống gen chịu lực (dạng ống tròn PVC hoặc ống ruột gà).
- Kéo dây nguồn: Dùng dây mồi luồn trước rồi kéo bộ 3 dây chuẩn gồm:
- Dây nóng (tiết diện tối thiểu 2.5 mm²)
- Dây nguội (tiết diện 2.5 mm²)
- Dây tiếp địa (tiết diện 1.5 mm², màu vàng – xanh)
- Chừa đầu dây: Để lại khoảng 15 – 20 cm dây thò ra ngoài hộp đế để thuận tiện thao tác.
Bước 3: Ngắt nguồn điện tổng và kiểm tra an toàn
- Cúp aptomat: Ngắt cầu dao tổng (MCB) hoặc aptomat nhánh của khu vực thi công.
- Xác minh không còn điện: Chạm bút thử điện vào từng đầu dây dẫn.
- Đo điện áp tồn dư: Với công trình lớn, dùng đồng hồ vạn năng (VOM) đo lại giữa các cặp dây để đảm bảo điện áp bằng 0V tuyệt đối, tránh rủi ro điện ngược dòng.
Bước 4: Tuốt vỏ cách điện và xử lý lõi đồng
- Tách vỏ nhựa: Dùng kìm tuốt dây bóc lớp vỏ PVC khoảng 1 – 1.2 cm (tránh tuốt quá dài gây hở đồng hoặc quá ngắn làm tiếp xúc kém).
- Gom lõi đồng: Với dây nhiều sợi, dùng tay xoắn nhẹ các sợi đồng lẻ cho gộp thành một khối chặt, không để xòe ra ngoài.

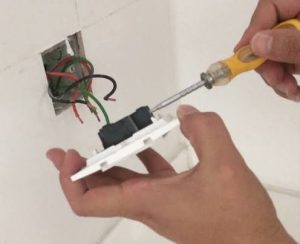

Bước 5: Đấu nối dây vào cọc cực sau hạt ổ cắm
Nới lỏng ốc cọc: Dùng tua vít 4 cạnh mở rộng các lỗ cọc cắm ở mặt sau ổ.
- Cắm đúng dây vào cực:
- Dây nóng (Đỏ / Nâu) Cọc L (Live)
- Dây nguội (Xanh / Đen) Cọc N (Neutral)
- Dây tiếp địa (Vàng – Xanh) Cọc E (Earth)
- Siết chặt và kiểm tra: Siết cứng tay ốc cố định, sau đó giật nhẹ từng sợi dây để đảm bảo dây ngàm chắc, không bị tuột khi sử dụng lâu dài.
Bước 6: Sắp xếp dây, cố định ổ cắm và lắp mặt nạ
- Gấp gọn dây thừa: Uốn cong phần dây điện dư theo dạng lò xo/ziczac rồi nén nhẹ về đáy hộp đế âm, tránh để dây bị chèn ép vào cạnh sắc.
- Bắt vít khung: Đặt khung ổ cắm cân đối, siết 2 vít dài vào lỗ ren của hộp đế.
- Gắn mặt thẩm mỹ: Ấn nhẹ mặt nạ bảo vệ bên ngoài vào khung cho đến khi nghe tiếng “cạch” khớp ngàm.
Bước 7: Bật nguồn, kiểm tra phân cực và thử tải
- Đóng điện: Gạt aptomat tổng cấp điện trở lại.
- Kiểm tra cọc: Dùng bút thử điện chạm vào lỗ cọc L (bút phải sáng) và cọc N (bút không sáng).
- Thử nghiệm thu: Dùng thiết bị đo ổ cắm chuyên dụng kiểm tra dây tiếp địa, sau đó cắm thử thiết bị tải (máy sấy tóc, quạt) cắm vào rút ra vài lần để kiểm tra độ giữ phích của chấu đồng.
4. Những Sai Lầm Cần Tránh Khi Lắp Đặt Ổ Cắm Âm Tường
4.1. Bỏ qua dây tiếp địa
Dây tiếp địa (E) đóng vai trò quan trọng trong việc đảm bảo an toàn điện. Nếu không đấu nối dây tiếp địa đúng cách, nguy cơ điện giật sẽ tăng cao khi thiết bị xảy ra sự cố rò điện. Vì vậy, cần kiểm tra và kết nối dây tiếp địa theo đúng tiêu chuẩn kỹ thuật.
4.2. Đấu nhầm dây pha (L) và dây trung tính (N)
Đấu nhầm dây pha và dây trung tính là lỗi thường gặp khi lắp đặt ổ cắm âm tường. Thiết bị vẫn có thể hoạt động bình thường nhưng tiềm ẩn nguy cơ mất an toàn. Đặc biệt, một số bộ phận có thể vẫn mang điện ngay cả khi công tắc đã tắt. Do đó, cần xác định chính xác từng dây trước khi đấu nối.
4.3. Chọn sai tiết diện dây dẫn
Sử dụng dây điện có tiết diện không phù hợp dễ gây quá nhiệt khi thiết bị hoạt động với công suất lớn. Điều này có thể làm hỏng lớp cách điện và tăng nguy cơ cháy nổ. Với mạch ổ cắm gia đình, dây đồng 2,5 mm² thường được sử dụng. Tuy nhiên, cần lựa chọn tiết diện dựa trên tải điện, chiều dài dây và thiết bị bảo vệ.
4.4. Không sử dụng ổ cắm chống nước tại khu vực ẩm ướt
Nhà tắm, ban công và khu vực ngoài trời thường có độ ẩm cao. Nếu sử dụng ổ cắm thông thường, nước có thể xâm nhập và gây chập điện. Vì vậy, nên lựa chọn ổ cắm có cấp bảo vệ IP phù hợp, chẳng hạn IP44 hoặc IP55 tùy điều kiện lắp đặt. Đồng thời, cần bố trí ổ cắm ở vị trí an toàn và sử dụng thiết bị chống dòng rò theo quy định.
5. Các Câu Hỏi Thường Gặp (FAQs)
1.Nên chọn chiều cao lắp ổ cắm âm tường bao nhiêu là chuẩn?
Đối với phòng khách và phòng ngủ, ổ cắm nên cách mặt sàn từ 30cm đến 40cm. Tại khu vực bếp, nên lắp cao hơn mặt bàn bếp từ 10cm đến 15cm (hoặc cách sàn khoảng 1.2m đến 1.3m) để tránh nước bắn.
2.Dây điện âm tường chỉ có 2 dây thì đấu thế nào?
Bạn chỉ cần đấu dây nóng vào cọc L và dây nguội vào cọc N, cọc E để trống. Tuy nhiên, để đảm bảo an toàn tối đa, bạn nên nâng cấp hệ thống điện có thêm dây tiếp địa.
Kết Luận
Việc đấu nối ổ cắm âm tường đúng cách giúp không gian sống gọn gàng, tinh tế và bảo vệ an toàn cho cả gia đình. Hãy luôn tuân thủ nguyên tắc ngắt điện, kiểm tra kỹ các mối nối trước khi sử dụng.
Nếu chưa có kinh nghiệm xử lý hệ thống điện, bạn nên liên hệ thợ điện chuyên nghiệp để được hỗ trợ an toàn và hiệu quả nhất.
