CB chống giật và CB chống rò điện là những thiết bị bảo vệ quan trọng trong hệ thống điện dân dụng và công nghiệp. Cả hai đều có khả năng phát hiện dòng điện rò và tự động ngắt mạch khi xuất hiện sự cố. Tuy nhiên, nhiều người vẫn nhầm lẫn về chức năng, nguyên lý hoạt động và cách lựa chọn thiết bị phù hợp.
Vậy CB chống giật và CB chống rò có giống nhau không? Hai thiết bị này có điểm gì khác biệt? Hãy cùng Thiết bị điện Legrand tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế trong bài viết dưới đây.

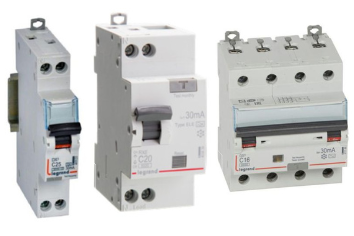

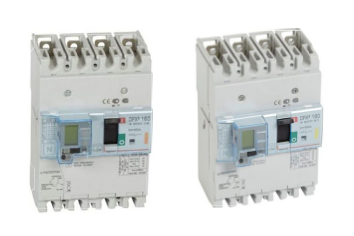

1. CB chống giật là gì?
CB chống giật là thiết bị đóng cắt điện tự động có chức năng phát hiện dòng điện rò và ngắt nguồn khi dòng rò vượt ngưỡng tác động của thiết bị. Mục đích chính là giảm nguy cơ điện giật khi con người vô tình tiếp xúc với phần mang điện hoặc thiết bị xảy ra sự cố cách điện.
Một số loại CB chống giật có độ nhạy dòng rò 30mA, thường được sử dụng để bảo vệ bổ sung chống điện giật trong hệ thống điện dân dụng. Tuy nhiên, thiết bị không thể loại bỏ hoàn toàn mọi nguy cơ điện giật và không thay thế các biện pháp an toàn điện khác.
1.1. Cấu tạo của CB chống giật
CB chống giật thường được cấu tạo từ các bộ phận chính sau:
- Vỏ cách điện: Bảo vệ các link kiện bên trong trách sản phẩm tiếp xúc với bên ngoài.
- Tiếp điểm đóng cắt: Thực hiện chức năng kết nối hoặc ngắt mạch điện khi thiết bị hoạt động.
- Bộ cảm biến dòng điện dư: Phát hiện sự mất cân bằng giữa dòng điện đi và dòng điện trở về.
- Cơ cấu tác động: Kích hoạt quá trình ngắt mạch khi phát hiện dòng rò vượt ngưỡng cho phép.
- Nút kiểm tra TEST: Cho phép kiểm tra định kỳ khả năng tác động của bộ phận bảo vệ dòng điện dư.
Đối với CB chống giật loại RCBO, thiết bị còn được tích hợp cơ cấu bảo vệ quá tải và ngắn mạch.
1.2. Nguyên lý hoạt động của CB chống giật
CB chống giật hoạt động dựa trên nguyên tắc phát hiện sự chênh lệch giữa tổng dòng điện đi vào và đi ra khỏi mạch điện.
Trong điều kiện bình thường, tổng dòng điện qua các dây dẫn làm việc có giá trị cân bằng. Khi xảy ra hiện tượng rò điện xuống đất hoặc qua cơ thể người, sự cân bằng này có thể bị phá vỡ. Bộ cảm biến sẽ phát hiện dòng điện dư và kích hoạt cơ cấu ngắt mạch khi đạt ngưỡng tác động. Nhờ đó, thiết bị giúp giảm thời gian tồn tại của dòng điện nguy hiểm.

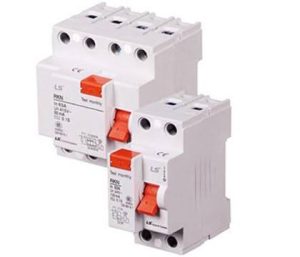

2. CB chống rò điện là gì?
CB chống rò điện là thiết bị bảo vệ có khả năng phát hiện dòng điện thất thoát ra khỏi mạch điện bình thường và tự động ngắt nguồn khi dòng rò đạt đến ngưỡng tác động. Trong hệ thống điện, dòng rò có thể xuất hiện khi lớp cách điện bị hư hỏng, dây dẫn xuống cấp hoặc thiết bị điện bị ẩm. Nếu không được phát hiện kịp thời, dòng điện rò có thể làm tăng nguy cơ điện giật và phát nhiệt tại những vị trí không mong muốn.
2.1. Cấu tạo của CB chống rò điện
CB chống rò điện có cấu tạo tương tự các thiết bị bảo vệ dòng điện dư. Những bộ phận chính bao gồm:
- Bộ cảm biến dòng điện dư: Theo dõi sự mất cân bằng dòng điện trong mạch.
- Cơ cấu ngắt mạch: Tự động tách các tiếp điểm khi xuất hiện dòng rò đạt ngưỡng tác động.
- Hệ thống tiếp điểm: Đóng hoặc ngắt nguồn điện cấp đến phụ tải.
- Vỏ cách điện: Bảo vệ các bộ phận bên trong thiết bị.
- Nút TEST: Hỗ trợ kiểm tra chức năng phát hiện và ngắt dòng rò.
Một số thiết bị chống rò được tích hợp thêm chức năng bảo vệ quá tải và ngắn mạch, tùy theo từng dòng sản phẩm.
2.2. Nguyên lý hoạt động của CB chống rò điện
CB chống rò điện hoạt động bằng cách giám sát tổng dòng điện chạy qua các dây dẫn làm việc của mạch.
Khi hệ thống hoạt động bình thường, tổng dòng điện qua bộ cảm biến bằng không. Nếu một phần dòng điện bị rò ra ngoài đường dẫn thông thường, thiết bị sẽ phát hiện sự mất cân bằng.Khi dòng điện dư đạt ngưỡng tác động, cơ cấu bảo vệ sẽ tự động ngắt mạch. Điều này giúp hạn chế nguy cơ xảy ra sự cố điện do hư hỏng cách điện hoặc dòng điện rò xuống đất.
3. CB chống giật và CB chống rò có giống nhau không?
CB chống giật và CB chống rò về cơ bản không phải hai nhóm thiết bị hoàn toàn khác nhau. Đây là những cách gọi phổ biến dựa trên mục đích sử dụng của thiết bị bảo vệ dòng điện dư.
- CB chống giật thường nhấn mạnh chức năng giảm nguy cơ điện giật cho con người.
- Trong khi đó, CB chống rò nhấn mạnh khả năng phát hiện và ngắt mạch khi xuất hiện dòng điện rò.
Trên thực tế, cùng một thiết bị RCCB hoặc RCBO có thể thực hiện cả hai mục đích bảo vệ nếu được lựa chọn và lắp đặt phù hợp.
| Tiêu chí | CB chống giật | CB chống rò điện |
| Mục đích nhấn mạnh | Giảm nguy cơ điện giật | Phát hiện và ngắt dòng điện rò |
| Nguyên lý hoạt động | Phát hiện dòng điện dư | Phát hiện dòng điện dư |
| Thiết bị thường gặp | RCCB, RCBO | RCCB, RCBO |
| Độ nhạy thường dùng | 30mA để bảo vệ bổ sung chống điện giật | 30mA, 100mA, 300mA tùy mục đích |
| Bảo vệ quá tải | Có ở RCBO, không có ở RCCB | Có ở RCBO, không có ở RCCB |
| Bảo vệ ngắn mạch | Có ở RCBO, không có ở RCCB | Có ở RCBO, không có ở RCCB |
| Ứng dụng | Hệ thống điện dân dụng và công nghiệp | Hệ thống điện dân dụng và công nghiệp |
Lưu ý: Sự khác biệt giữa CB chống giật và CB chống rò chủ yếu nằm ở cách gọi và mục đích bảo vệ được nhấn mạnh. Khi lựa chọn thiết bị, cần căn cứ vào ký hiệu RCCB, RCBO và thông số kỹ thuật thực tế.
4. Các loại CB chống giật và CB chống rò phổ biến hiện nay
Trên thị trường hiện nay, thiết bị bảo vệ dòng điện dư được sản xuất với nhiều chủng loại khác nhau. Trong đó, RCCB và RCBO là hai loại được sử dụng phổ biến trong hệ thống điện dân dụng và công nghiệp.

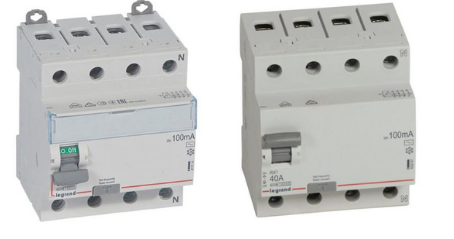

4.1. RCCB – CB chống dòng rò
RCCB (Residual Current Circuit Breaker) là thiết bị đóng cắt có chức năng phát hiện dòng điện dư và tự động ngắt mạch khi dòng rò đạt ngưỡng tác động.RCCB thường được sử dụng để bảo vệ bổ sung chống điện giật và hạn chế nguy cơ liên quan đến dòng điện rò. Tuy nhiên, thiết bị không được tích hợp chức năng bảo vệ quá tải và ngắn mạch.

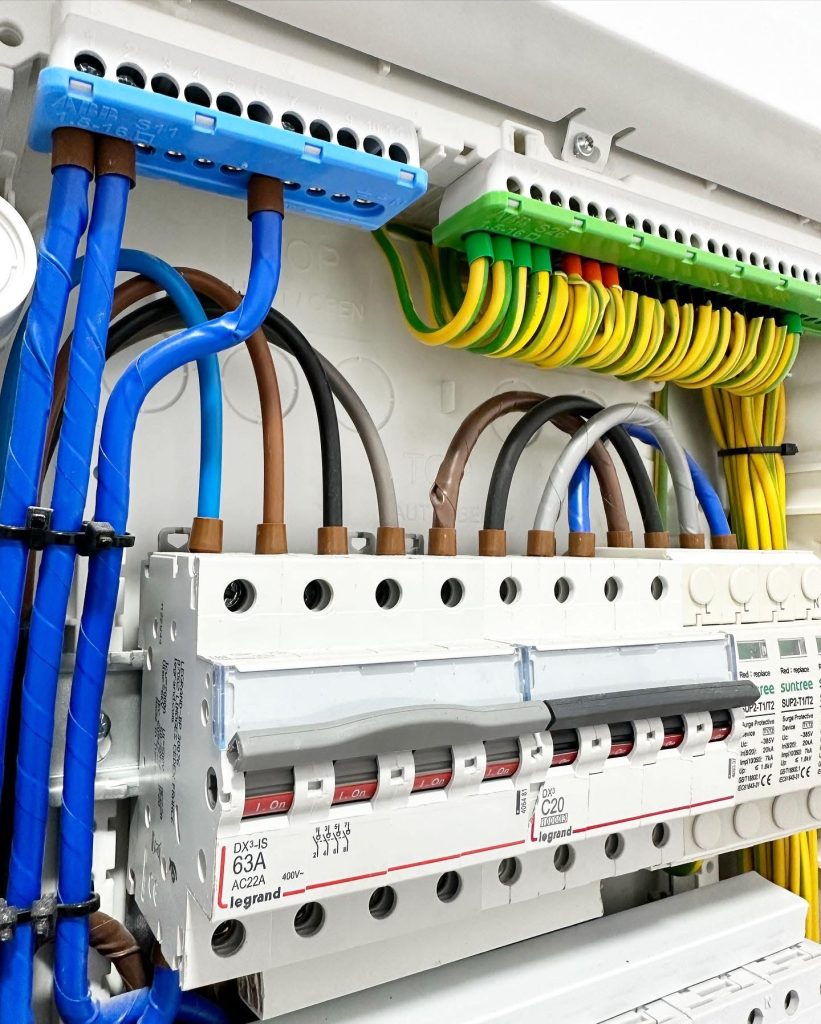

Vì vậy, khi lắp đặt RCCB, cần phối hợp với MCB, MCCB hoặc thiết bị bảo vệ quá dòng phù hợp.

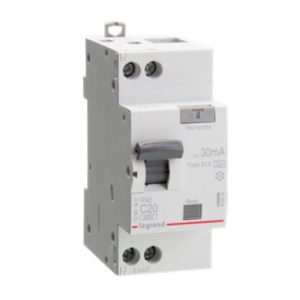

4.2. RCBO – CB chống giật tích hợp bảo vệ quá tải
RCBO (Residual Current Circuit Breaker with Overcurrent Protection) là thiết bị kết hợp chức năng của RCCB và MCB trong cùng một bộ đóng cắt. Khác với RCCB, RCBO có khả năng bảo vệ đồng thời trước ba sự cố: dòng điện rò, quá tải và ngắn mạch.Ngoài ra, khi mạch điện sử dụng vượt quá dòng điện cho phép hoặc xảy ra ngắn mạch, thiết bị cũng có thể tự động ngắt để bảo vệ hệ thống.
Nhờ tích hợp nhiều chức năng, RCBO phù hợp để bảo vệ riêng các mạch ổ cắm, máy giặt, bình nước nóng và thiết bị điện gia đình. Việc sử dụng RCBO còn giúp đơn giản hóa bố trí thiết bị bảo vệ trong tủ điện.
4.3. ELCB – Thiết bị chống rò điện
ELCB (Earth Leakage Circuit Breaker) là tên gọi được sử dụng cho thiết bị bảo vệ chống rò điện. Điểm cần phân biệt là ELCB có thể được hiểu theo hai cách, tùy vào công nghệ và cách đặt tên sản phẩm.
- ELCB kiểu điện áp truyền thống hoạt động bằng cách phát hiện điện áp bất thường trên hệ thống tiếp địa. Khi điện áp đạt ngưỡng tác động, thiết bị sẽ ngắt nguồn. Loại ELCB này phụ thuộc vào cấu hình tiếp địa và hiện không còn phổ biến trong các hệ thống điện mới.
- ELCB kiểu dòng điện là tên gọi thương mại đôi khi được sử dụng cho thiết bị phát hiện dòng điện dư, có nguyên lý tương tự RCCB.
Do đó, ELCB không nhất thiết là một loại CB có chức năng hoàn toàn khác RCCB. Khi lựa chọn, người dùng cần kiểm tra thông số, tiêu chuẩn và nguyên lý bảo vệ để xác định chính xác loại thiết bị.
5. Phân biệt RCCB và RCBO
RCCB và RCBO đều có khả năng phát hiện dòng điện rò. Tuy nhiên, hai thiết bị có sự khác biệt về chức năng bảo vệ và phương pháp phối hợp trong hệ thống điện.
| Tiêu chí | RCCB | RCBO |
| Chống dòng rò | Có | Có |
| Bảo vệ bổ sung chống điện giật | Có, khi chọn đúng loại | Có, khi chọn đúng loại |
| Bảo vệ quá tải | Không | Có |
| Bảo vệ ngắn mạch | Không | Có |
| Phối hợp thiết bị bảo vệ quá dòng | Bắt buộc | Đã tích hợp, cần phối hợp bảo vệ theo thiết kế |
| Ứng dụng | Bảo vệ dòng rò cho nhóm mạch | Bảo vệ toàn diện cho mạch riêng |
| Chi phí thiết bị | Thường thấp hơn | Thường cao hơn |
Nếu hệ thống đã có thiết bị bảo vệ quá dòng phù hợp, RCCB có thể được sử dụng để bổ sung chức năng chống dòng rò. Trong khi đó, RCBO phù hợp với những mạch điện cần tích hợp nhiều chức năng bảo vệ trong một thiết bị.
6. Cách lựa chọn CB chống giật và CB chống rò phù hợp
6.1. Lựa chọn theo dòng điện định mức
Dòng điện định mức (In) là thông số thể hiện khả năng mang dòng điện của thiết bị trong điều kiện quy định. Các mức dòng điện định mức phổ biến gồm 16A, 20A, 25A, 32A, 40A và 63A. Việc lựa chọn cần dựa trên dòng điện tải, tiết diện dây dẫn và phương án bảo vệ của hệ thống.
Đối với RCCB, dòng điện định mức không phải là ngưỡng tự động ngắt quá tải. Vì vậy, cần phối hợp với thiết bị bảo vệ quá dòng phù hợp.
6.2. Lựa chọn theo độ nhạy dòng rò
Độ nhạy dòng rò thường được ký hiệu là IΔn, thể hiện dòng điện dư tác động định mức của thiết bị. Một số mức phổ biến gồm:
- 10mA: Sử dụng trong một số ứng dụng yêu cầu độ nhạy cao, khi điều kiện kỹ thuật phù hợp.
- 30mA: Thường được sử dụng để bảo vệ bổ sung chống điện giật.
- 100mA: Sử dụng trong một số hệ thống cần bảo vệ dòng rò với ngưỡng tác động cao hơn.
- 300mA: Có thể được sử dụng trong các giải pháp giảm nguy cơ cháy do dòng điện rò, tùy thiết kế hệ thống.
Cần lưu ý rằng thiết bị 100mA hoặc 300mA không thay thế chức năng bảo vệ bổ sung chống điện giật của thiết bị 30mA tại những vị trí yêu cầu.
6.3. Lựa chọn theo số cực
CB chống giật và CB chống rò được sản xuất với nhiều cấu hình cực khác nhau. Thiết bị 2 cực (2P) thường được sử dụng trong hệ thống điện một pha. Trong khi đó, thiết bị 4 cực (4P) thường được lựa chọn cho hệ thống điện ba pha có dây trung tính.
Ngoài ra, một số RCBO có cấu hình 1P+N, phù hợp với những ứng dụng điện một pha theo thiết kế của nhà sản xuất.
- Loại AC: Có khả năng phát hiện dòng điện dư xoay chiều hình sin. Loại này phù hợp với các mạch điện có phụ tải đơn giản, không tạo ra thành phần dòng rò một chiều đáng kể.
- Loại A: Phát hiện được dòng điện dư xoay chiều hình sin và dòng điện dư một chiều đập mạch. Nhờ đó, loại A phù hợp với nhiều thiết bị điện hiện đại sử dụng mạch điện tử như máy giặt, bếp từ và một số thiết bị gia dụng có bộ nguồn điện tử.
- Loại F: Được thiết kế để phát hiện các dạng dòng điện dư tương tự loại A, đồng thời đáp ứng thêm một số dòng điện dư có thành phần tần số hỗn hợp. Loại này thường được sử dụng cho thiết bị có bộ biến tần một pha.
- Loại B: Có khả năng phát hiện nhiều dạng dòng điện dư, bao gồm dòng xoay chiều, dòng một chiều đập mạch và dòng một chiều trơn
Kết luận
CB chống giật và CB chống rò điện là những cách gọi thường gặp của thiết bị bảo vệ dòng điện dư. Cả hai đều có vai trò phát hiện dòng điện rò và tự động ngắt mạch khi xuất hiện sự cố, góp phần giảm nguy cơ điện giật và các sự cố liên quan đến rò điện.
Để xây dựng hệ thống điện an toàn, người dùng có thể tham khảo các dòng CB chống giật Legrand, RCCB và RCBO Legrand với nhiều mức dòng điện định mức và độ nhạy dòng rò khác nhau. Việc sử dụng thiết bị chính hãng và lắp đặt đúng kỹ thuật sẽ góp phần nâng cao độ an toàn và ổn định cho hệ thống điện.
